2014.7.20

図面作業





問題です??





家が一軒 完成するまでに 何枚図面を書くでしょう??







正解は!!







書いてる、私も把握しておりません(^_^;)







図面1

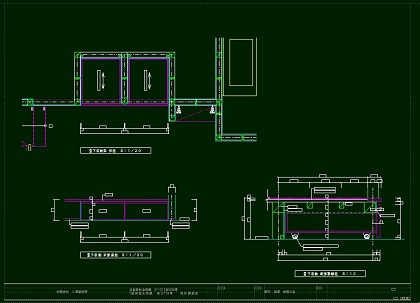

例えばこれは 畳下 収納を書いた図面です。







部分詳細図といって とある箇所を より詳細に、より原寸に近いサイズで書き







造り上げて行くのに わかり易く情報を伝える為の図面です。

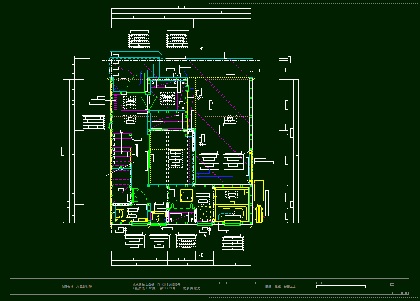

この下の画像は 間取り図 1/50で書いた平面詳細図

図面2





各階の 平面詳細図に 立面図 配置図に 矩計図(かなばかりず) の様な意匠図に





構造図面や 施工図、それに  加工図 等々 一般的な4LDKのお宅で



何となーくに考えて 30~40枚位?? になるのかな??





その他 オリジナルの部材を造る様な事があれば 50枚 を越すかもしれません。





メーカーさん や ビルダーさんとはと 比べて 一物件辺りの図面の枚数で云えば





かなり多いのではと思います。





(メーカーさん達は  規格化や、認定を取る為の図面は 大量にあるでしょうね)





しかも  物件 毎に 違う事をしたいと思えば 自然にに図面は増えて行きます。



時折、自己満足で ここまでの図面は必要ないでしょ!!てな とこまで描いてしまう事もありますが



新しい事をする時の図面は 描いてて楽しいんですよね!(^^)!









今は 嵐の前の静けさかも知れませんが 程良い ペースで作図が出来ています。



が、何となーく  ですが、これから 物件が重なる様な兆しがあるので、そうなると





それだけの枚数を 一度に!!??





〇件分 x  平均40枚 =  〇〇〇 枚?



一枚 平均3時間としたら????



。。。。。 あまり 考えない方が 良さそうですね (^_^;)







でも、









フフフッ (-。-)y-゜゜゜  お任せあれ!!





どーーーーんとこい!!
